AutoCAD ) 끼워맞춤_래크와 피니언

지난 도면에 이어서 끼워맞춤을 작성하려고 한다.

기본적으로 구멍을 H7 으로 놓고 끼워맞춤 정도에 따라 g, h, p6 를 선정해준다.



본체의 끼워맞춤을 먼저 작성했다.

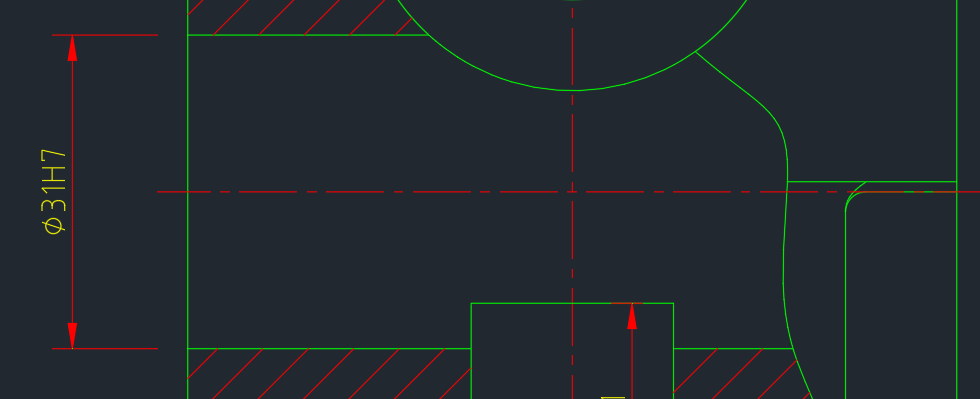

이 부분은 부시가 끼워지는 부분이고, 구멍에 해당하므로 H7 으로 작성.



래크가 끼워져 움직이는 구멍으로 H7 작성.



누름쇠가 끼워지는 홈으로 H7 작성

꼭 구멍 형태만 끼워맞춤을 작성하는게 아니라, 다른 부품과 끼워맞춤하는 부분이면 홈 부분을 대문자로, 끼워지는 대상을 소문자로 작성해준다.





다음은 피니언.

부쉬와 끼워맞춰지고, 회전 운동을 하기 때문에 헐거운 끼워맞춤인 g6 작성.

반대편도 동일한 이유로 g6 작성.





다음은 래크.

구멍 안에서 이동하기 때문에 헐거운 끼워맞춤인 g6 작성.





마지막 누름쇠.

누름쇠가 나사로 고정되기 때문에 중간 끼워맞춤인 h6 작성.





---

이렇게 모든 부품의 끼워맞춤을 작성하였다.

다음엔 거칠기에 대해 작성하도록 하겠다.
