3D 교재 모델링_선풍기 커버

오늘 할 모델링은 선풍기 커버이다.



먼저, 가운데 원부터 모델링한 후에 나머지를 완성한다.

중심의 원 모델링 과정은 생략하고...



그물 형태는 '스윕' 기능을 통해 모델링한다.

스윕은 스케치 2개가 필요하다.

단면에 해당하는 스케치와, 그 경로에 해당하는 스케치를 작성해준다.

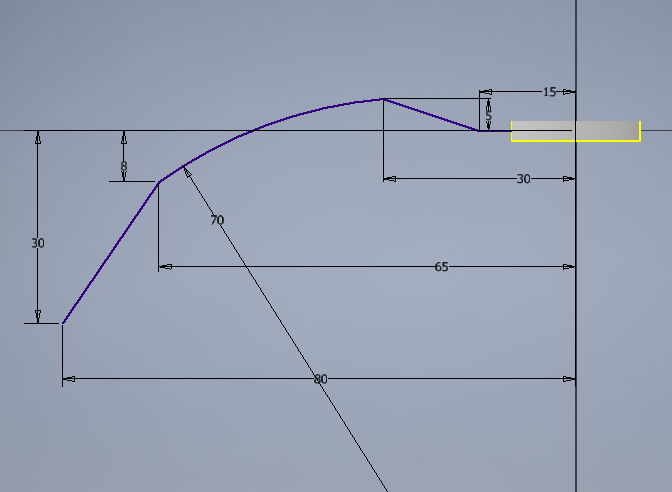

먼저, 경로에 해당하는 선을 먼저 그린다.

원형 단면이므로, 이 경로 위에 스케치를 해주어야 한다.

새 평면을 작성하기 위해 '점을 통과하고 축에 수직' 인 평면을 선택한다.

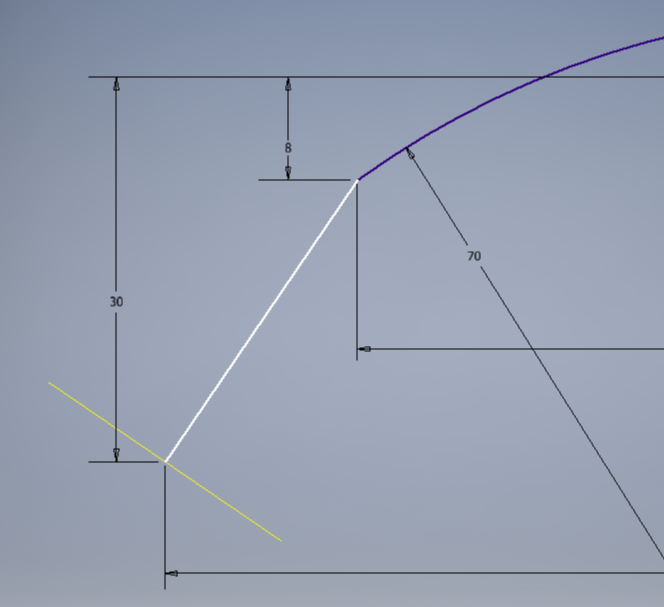

그리고 경로의 양 끝점 중 하나를 선택한 후, 그 점이 속해있는 경로의 선분을 선택하면 축에 수직인 작업평면이 생성된다.

노란선이 작업평면

해당 작업평면에 원을 스케치하고 스케치 완료를 한 후, 스윕 기능을 선택한다.

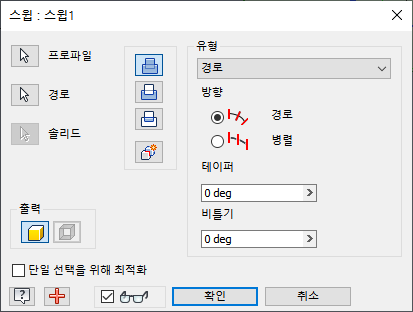

프로파일에는 작업평면에 그린 단면, 경로에는 선 스케치한 것을 선택해준다.

방향에는 경로와 병렬이 있는데, 각도에 따라 단면이 기울어지는 경로로 선택한다.

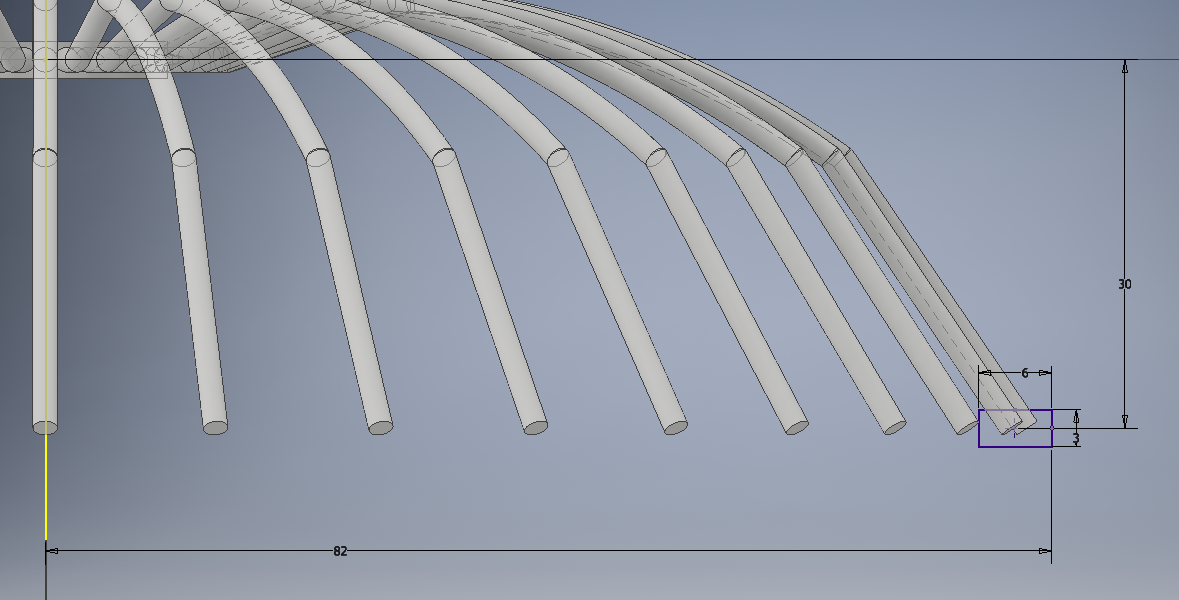

이렇게 거미 다리처럼 생긴 것이 완성된다.

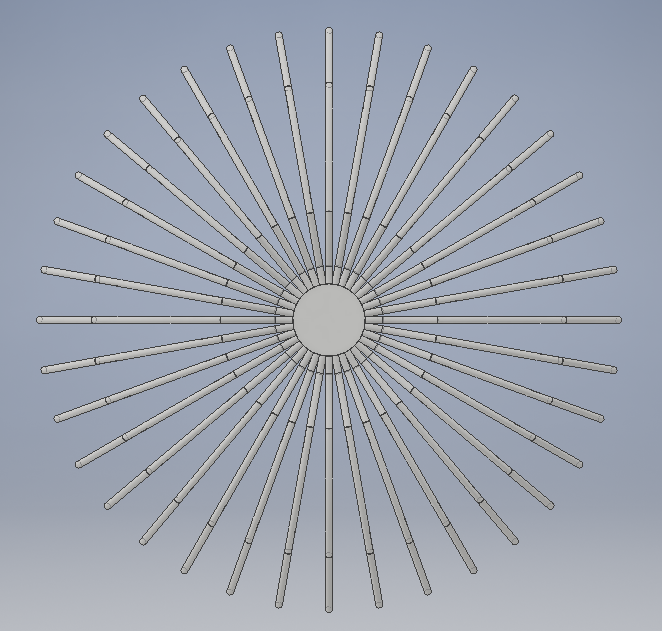

이를 원형 패턴으로 36개 돌려주면



이제 테두리 부분을 만들면 완성이다.

테두리는 직사각형 형상을 회전시켜서 만든다.

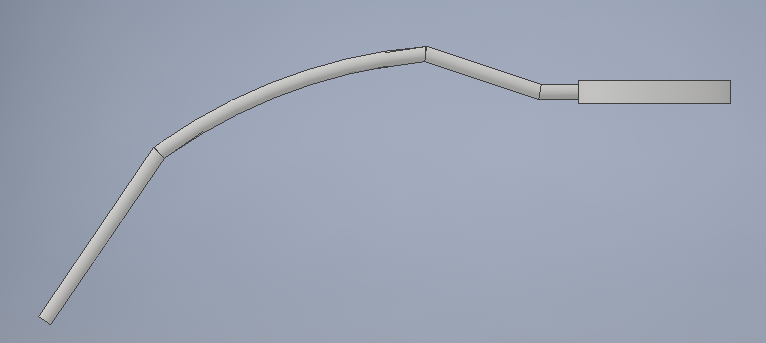

해당 위치에 직사각형 형상을 그리고 y축 기준으로 회전시키면 테두리가 생긴다.

안 쪽 테두리는 같은 방식에 단면을 원으로 그려서 완성한다.

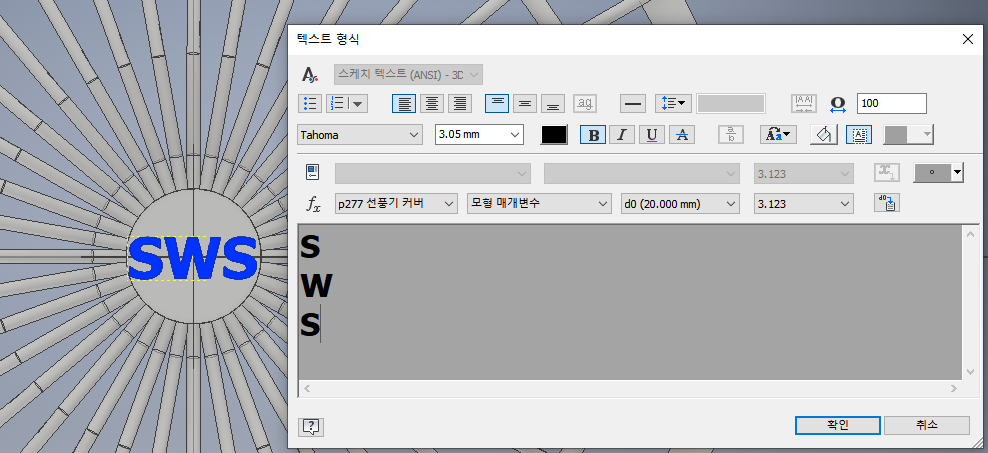

이렇게만 두면 약간 심심해서 가운데에 텍스트를 작성해서 돌출로 빼주었다.

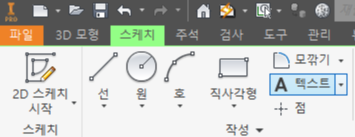

텍스트를 선택하고 아무 텍스트나 쳤다.

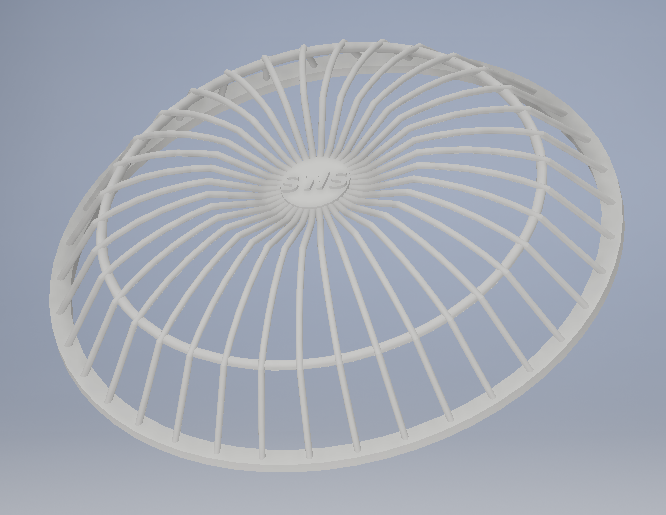

돌출에 텍스트를 선택하고 원하는 두께만큼 빼주면 진짜 완성.
