일반기계기사 작업형 모델링_래크와 피니언 수정!

저번 모델링에서 래크에 실수한 부분이 있어 수정하는 글을 작성한다.



우선 완전 원통형이 아니라 윗면에 단면이 쳐진 형상이였다.

그래서 다시 처음부터 모델링 수정.



처음에는 지름이 31mm인 원통으로 작성했는데 다시 확인해보니

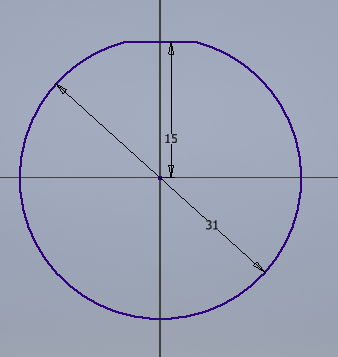

지름이 31mm이고 0.5mm 단면이 쳐진 형상이였다.

이렇게..

이로 인해 전제적으로 다시 수정해야하는 불상사가 발생...

귀찮고 귀찮지만 다시 작성했다.....

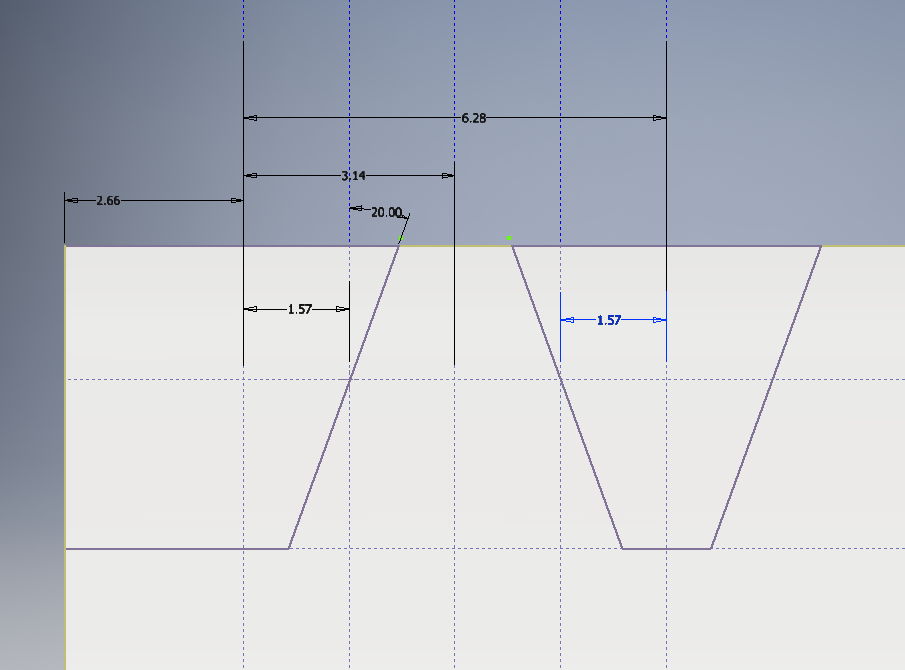

그래도 한 번 해봤다고 손이 좀 빨라졌다. 빠르게 이 형상을 스케치 해주고 돌출로 빼주면



이 비슷한거 만들어짐

직사각형 패턴으로 전체 이 형상을 완성해주고 앞뒤로 남은 부분을 돌출로 빼주면

래크 90% 완성



이후에 모따기와 밑부분 누름쇠가 지나갈 수 있게 돌출로 빼주면 완성이다.

진짜 찐 완-성



---



항상 주의한다고 하는데 잔 실수들이 발생한다..

한 부분을 제대로 투상 못했는데 이걸 수정하는데는 더한 시간이 걸리는게 너무 좀..그렇다.

그러니 한 번 투상할 때 제대로 하는 습관을 길러야한다.........다들 주의하고 또 주의하세요.........ㅜ
