3D 교재 모델링_ 연필통

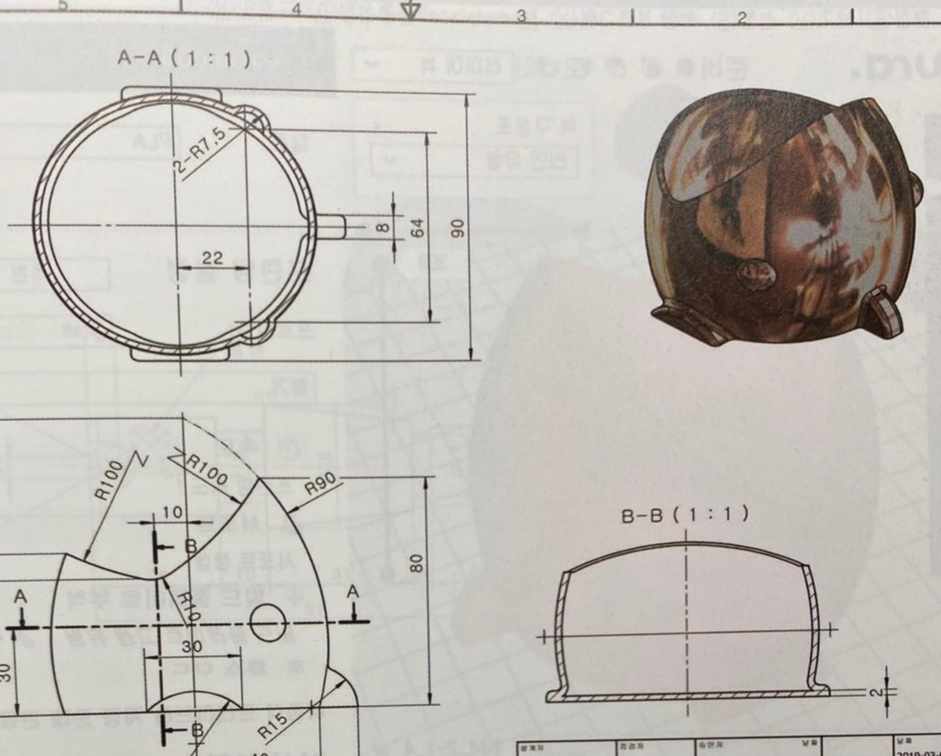

오늘 모델링할 부품의 대략적인 도면.

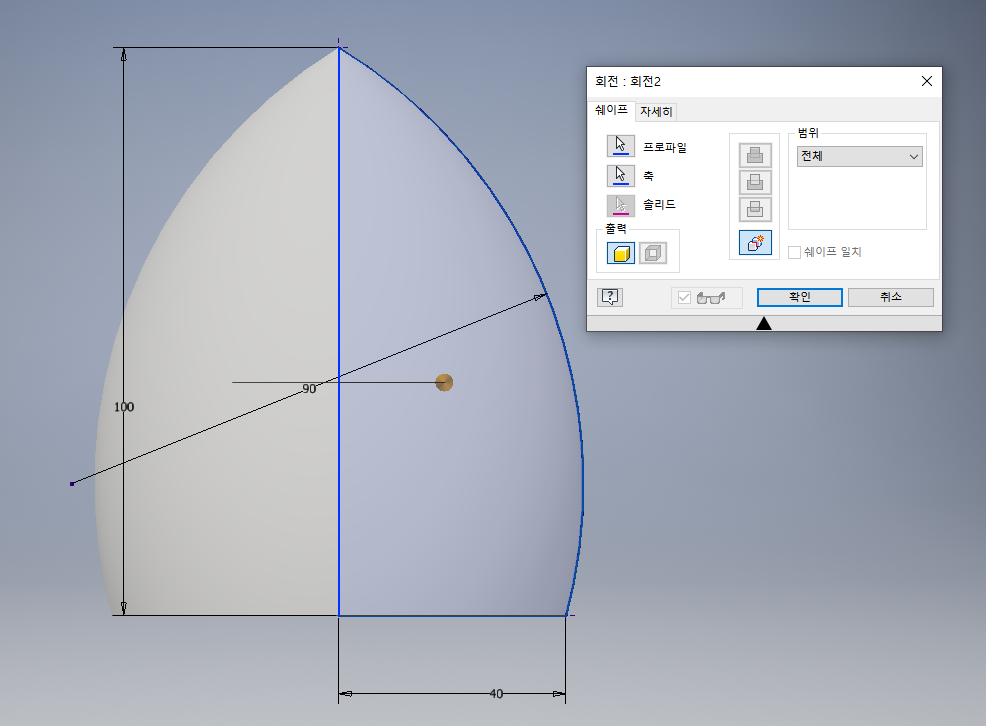

큰 틀을 먼저 스케치해서 회전으로 피쳐를 만든다.

이후 xy 평면에 스케치를 하여 윗 부분을 날려준다.

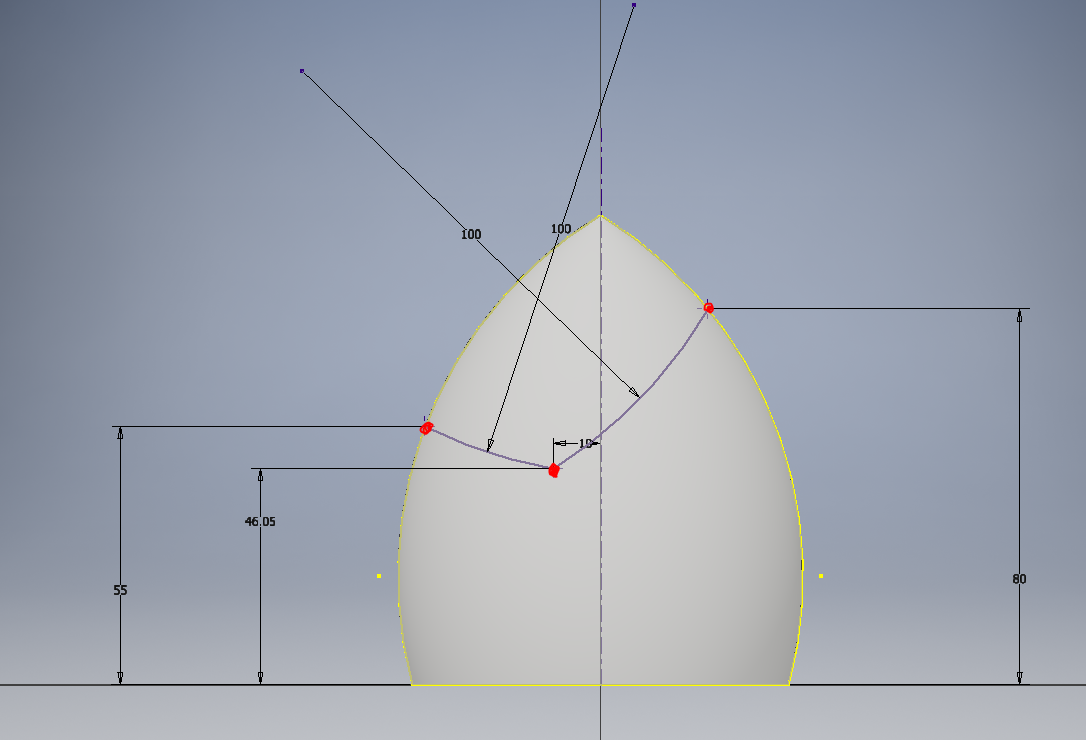

빨간 점을 위치에 맞게 찍어주고 호를 그려준다.

'3점 호'로 두 점을 먼저 찍고, 반지름 100을 입력해주면 작성할 수 있다.



이후에 돌출로 윗 부분을 차집합으로 빼주면

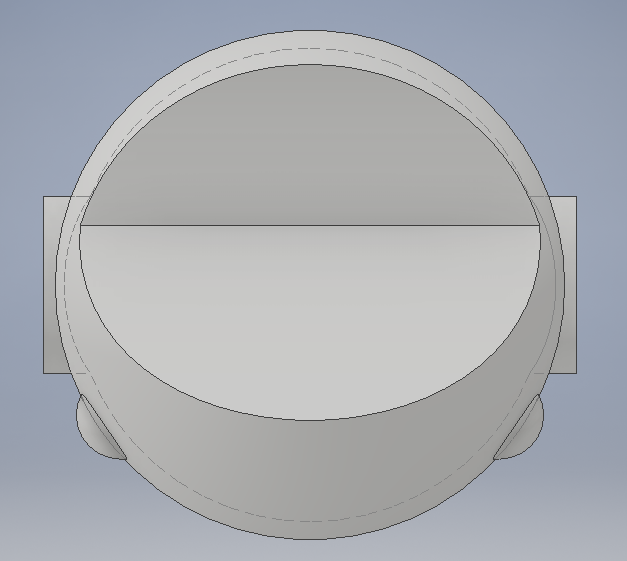

이렇게 완성된다.







이제 옆면에 살짝씩 돌출된 부분을 만들어준다.  A-A 단면도에서 거리가 90에 해당하는 부분을 그려보자.

새로운 작업평면을 '평면에서 간격띄우기'로 xy 평면에서 45mm 띄워서 만들어준다.

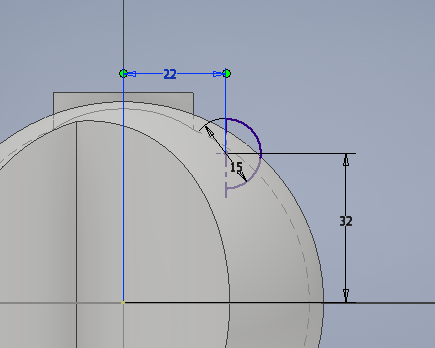

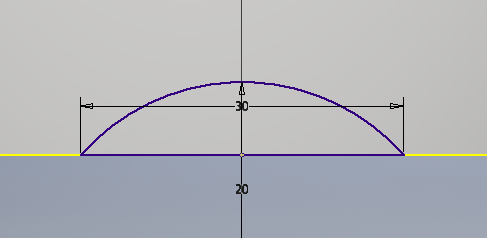

해당 작업평면에 '3점 호'로 사진과 같이 스케치한다.

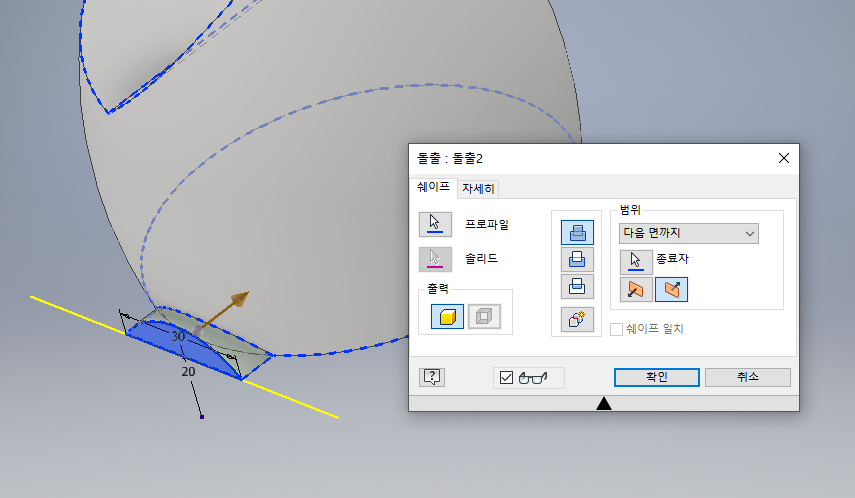

프로파일로 스케치 부분을 선택, 범위는 '다음 면까지'로 선택하면 돌출이 완성된다.

xy 평면 기준으로 대칭이므로 미러 기능을 이용해서 대칭을 완성해준다.

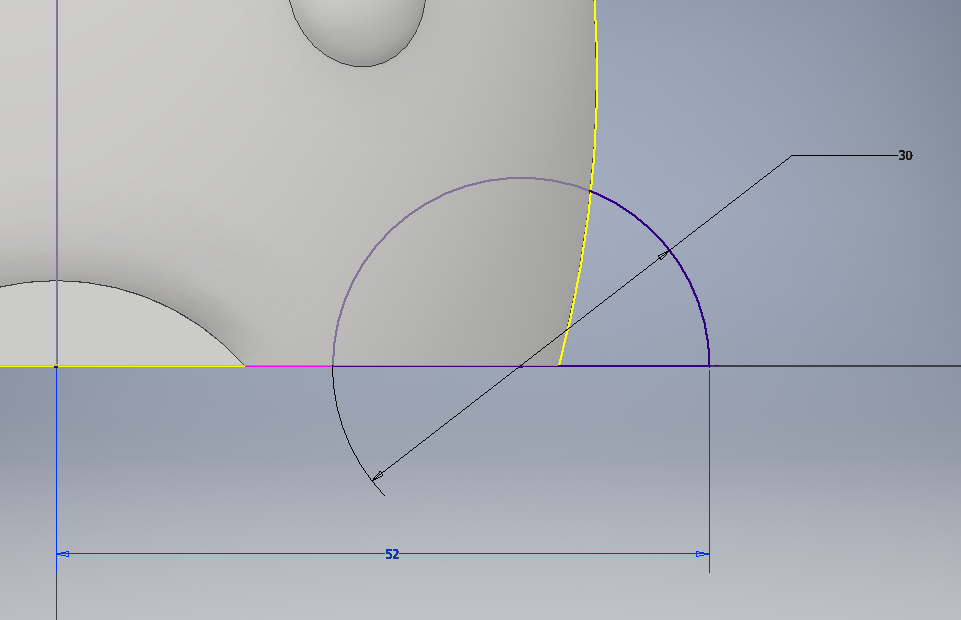

동그랗게 돌출된 부분을 이제 만들어준다.밑면에서 30mm 띄워서 작업평면을 새로 만들고 여기에 스케치한다.

원을 처음 스케치하고 중심선을 그린 후 반은 자르기로 잘라준다.

회전할 때, 중심선 기준으로 스케치가 반만 남아있어야 회전이 된다.



이후 중심선 기준으로 회전시키고, xy 평면으로 미러를 시키면 이런 형상이 완성된다.







마지막 꼬리 부분은 xy 평면에 스케치한다.

호로 작성하는 것보다는 원으로 그리고 밑에는 날리는게 더 편하다.

이렇게 스케치하고 돌출로 8mm 돌출하면 전체적인 형상은 완성된다.







B-B 단면도를 보면 전체적으로 쉘 형상이고 두께가 2mm 이다.

완성된 형상에서 쉘 기능을 누르면 바로 적용이 된다.

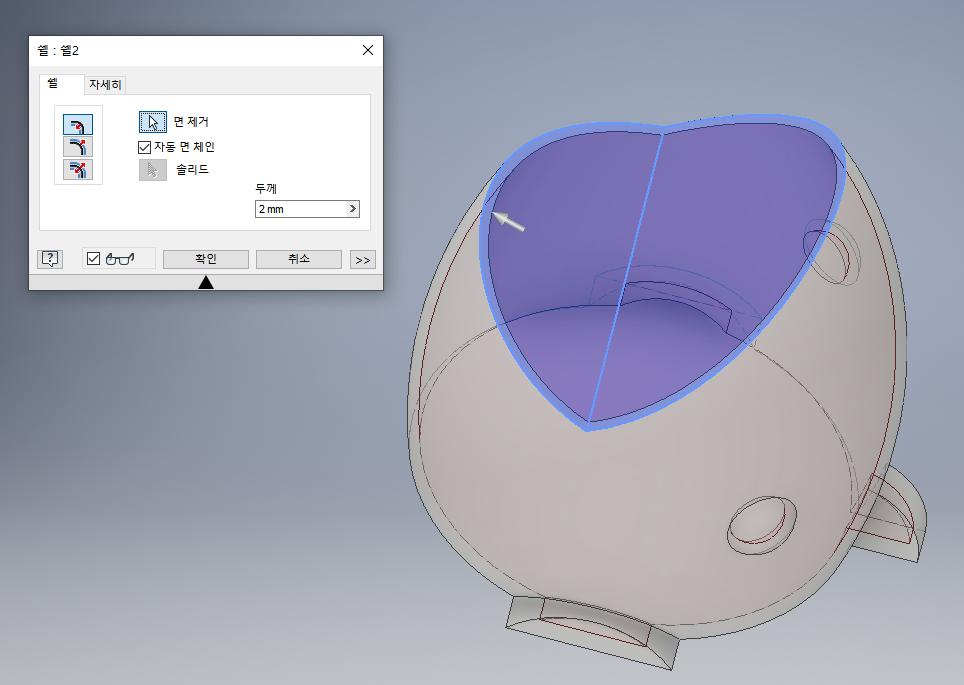

두께는 2mm로 바꿔주고, '면 제거'를 선택하고 윗면을 선택하면 사진처럼 파랗게 변한다.



진짜 마지막으로, 모깎기 2mm 로 적당한 부분을 선택해서 완성하면 다음과 같다.

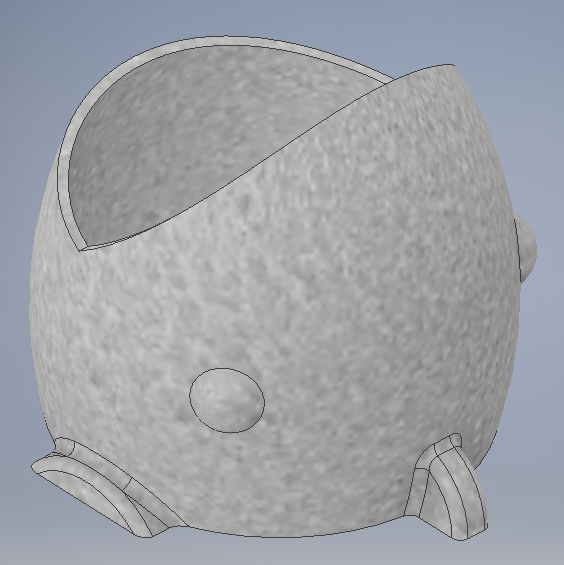

완-성
